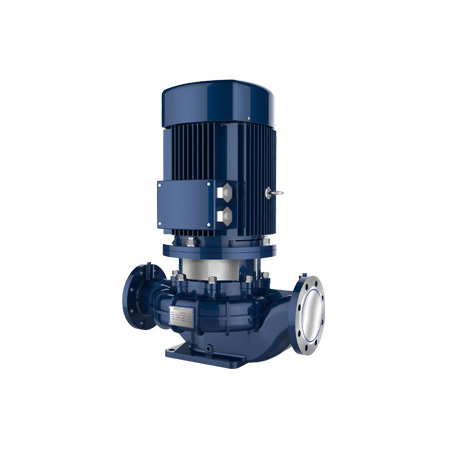

QFG管道泵

QFG管道泵

  • 所属分类:单级泵
  • 浏览次数:
  • 发布日期:2020-04-28 13:34:55
  • 产品概述
  • 性能特点
  • 技术参数

概述

• QFG系列(并派生出热水型)管道泵是我公司利用水利模型,并根据名类用户在不同使用条件下精心设计而成,产品质量执行GB/T 5657-1995《离心泵技术条件Ⅲ类》标准。

• QFG系列管道泵由于电机与泵直联,简化了中间传动的结构,增强了运转的平稳性。泵采用管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任何方向,与普通卧式泵比占地面积减少了30%,且具有运转噪音低、振动小等特点。易损件的使用寿命大大延长。本型泵以其性能稳定、节能、占地面积小、结构紧凑等特点,广受市场青睐。



用途

• 适用于工业、城市给水、高层建筑供水;

• 消防管道增压;

• 冷暖空调冷热水循环 ;

• 远距离输水;

• 生产工艺循环增压输送,并适用于各种给排水设备、锅炉等设备的配套使用;


工作条件及范围

• 吸排介质的固体不溶物体积不超过体积的1%,粒度≤0.2mm;

• 流量范围:2~1400m³/h;

• 扬程范围:5~130m;

• 泵系统工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa;

• 进口压力大于0.8MPa时须改变泵体、泵盖材质,如球铁QT450-10;

• 介质温度: -15℃<T≤+80℃, 热水型为80℃<T<105℃,等于或高于105℃需要特殊订货;

• 周围环境温度:≤40℃;

• 电机绝缘等级:B级或F级;

• 电机防护等级:IP54或IP55。


型谱图

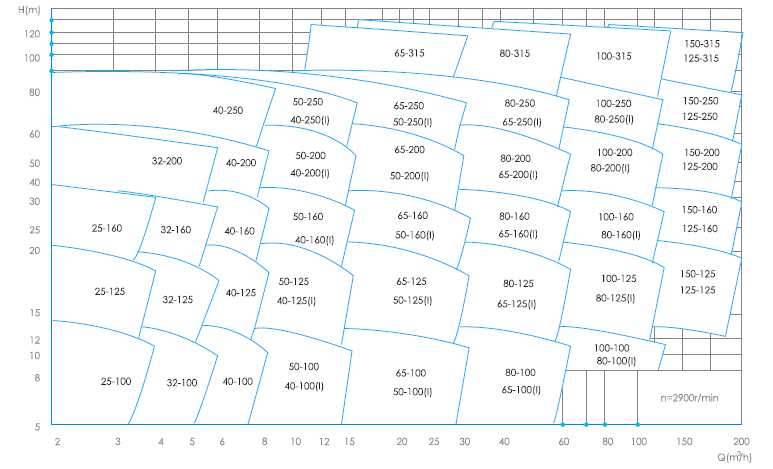

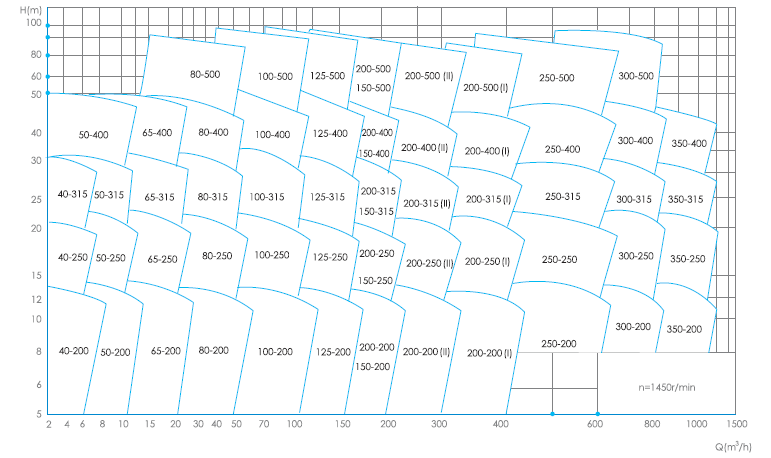

QFDFG管道泵型谱图

QFDFG管道泵型谱图


结构图

QFDFG管道泵结构图

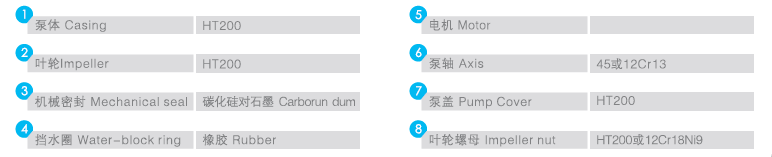

序号名称及材料表

QFDFG管道泵序号名称及材料表

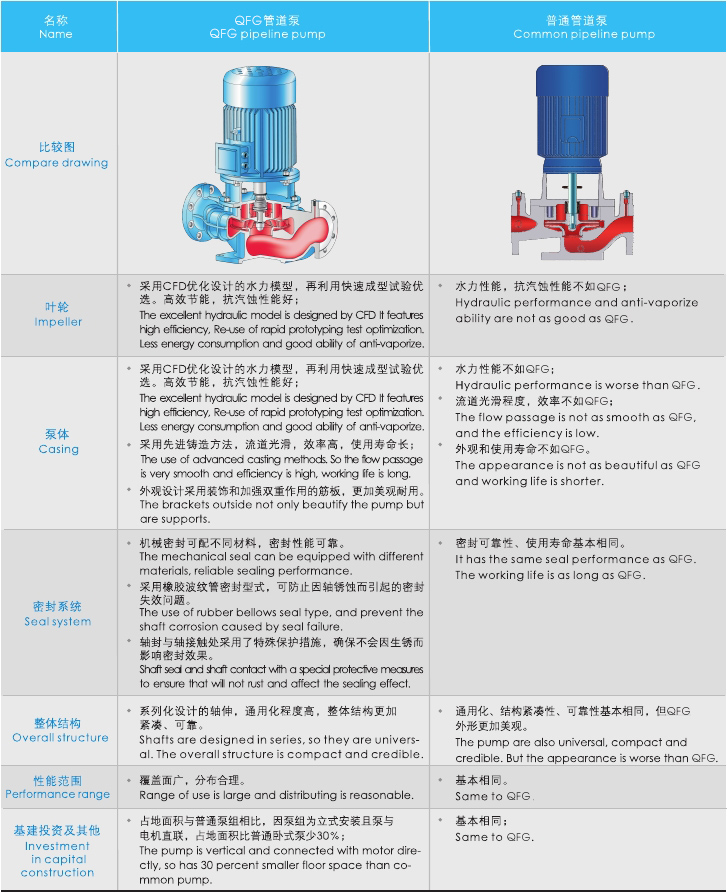

QFQFG与普通管道泵特点比较表

QFQFG与普通管道泵特点比较表

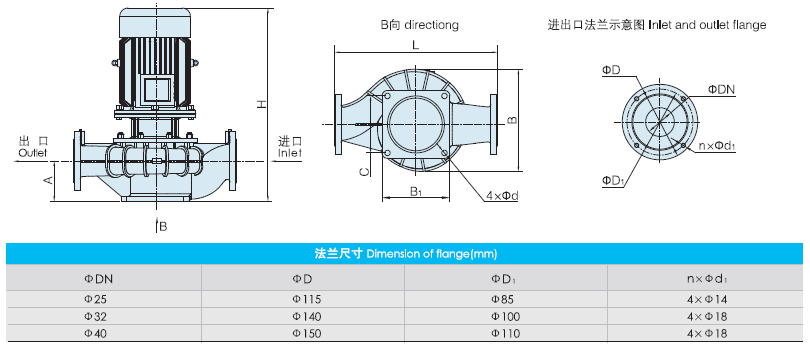

泵安装尺寸图

QFDFG管道泵安装尺寸图
