QFAWS一体化智慧泵房

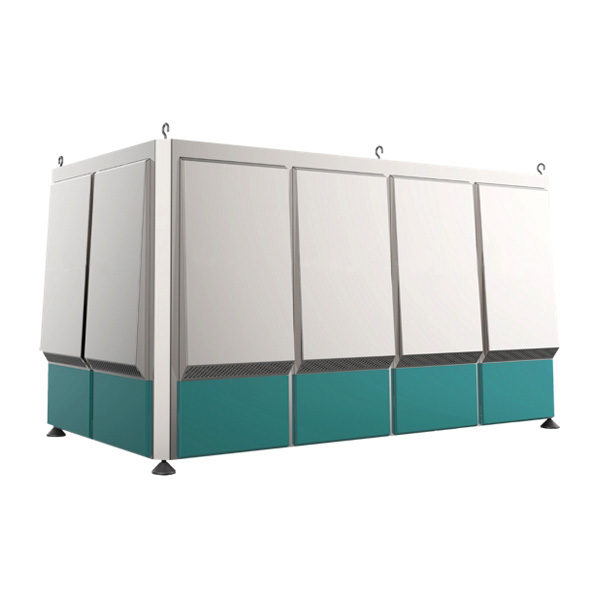

QFAWS一体化智慧泵房

  • 所属分类:二供给水设备
  • 浏览次数:
  • 发布日期:2021-07-22 11:31:19
  • 产品概述
  • 性能特点
  • 技术参数

产品概述

随着社会经济技术的发展进步,目前原有旧泵房无法满足现行的标准要求,以及无法满足当前快速发展的需求,公司经过多年设计研发,结合中石油撬装式供水泵房的经验,成功开发出高效节能、智能化、信息化、方便快捷的QFAWS一体化智慧泵房,将用户感知、能源管理、智能识别、人机互动、水质保障、降噪减震、环保节能、供电保障等一系列系统进行有效集成,提升供水设备的使用寿命,消除水污染风险,降低漏水率,实现环保节能,从而保障居民用水便利与用水安全。


工作环境

• 电源电压:380V(±15%),三相五线制;

• 环境温度:-5℃—±4℃(若超出范围必须采取相应措施);

• 安装地点无导电尘埃及能腐蚀金属和破坏绝缘的气体,无爆炸危险的场所;

• 海拔高度不超过2000m,超过时控制元器件应做相应的调整。


设备结构

设备一体化结构:设备标准化模块化生产,高度集成化,一体化结构实现出厂前的整体检测和测试,实现通电、碰管即可运行。

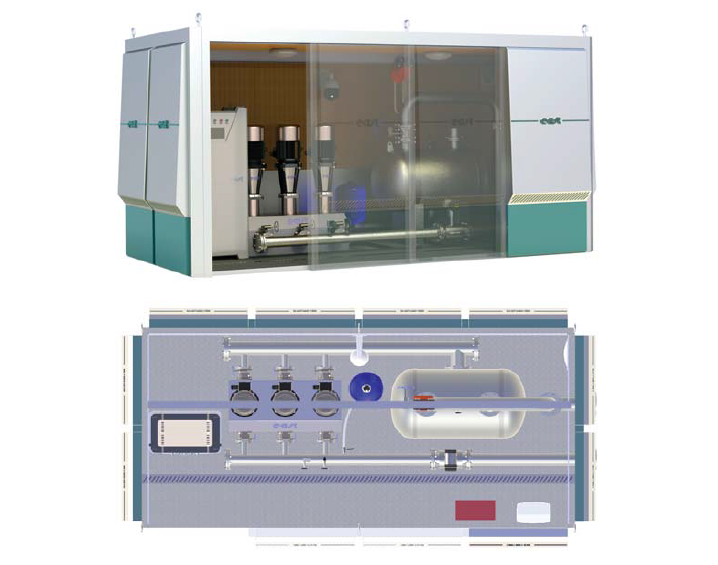

QFAWS一体化智慧泵房结构


设备主要配置

QFAWS一体化智慧泵房主要配置


设备主要配置特点


一体化泵房

• 泵站具有智能室内温度控制, 自动调节室内温度,使其在设定范围内工作,保障设备的正常运行,异常情况自动报警和处理。

• 专业结构设计团队,保障了设备结构的稳定和合理性;采用钢板压型机整体压制和激光下料机器人切割制作工艺,保证的泵房优美外观和密封效果,再通过消声板、吸音保温棉保证了泵房内的噪音和温度不溢出。

• 装有智能门锁,使泵房在安全性、识别、管理性方面智能化和简便化。


增压供水系统

• 配备高效节能多级离心泵,可配置1级能耗稀土永磁同步电机。

• 泵组噪声低,过流部件304材质。


智能安保系统

• 泵站内设备视频图像监控及存档,泵房内任一角落都一览无余,可以快速掌握泵房内的情况, 可通过移动侦测对区域内移动物体变化状况录制视频并报警推送至管理平台,及时关注泵房的实时动态,不必担心危险的发生。

• 泵站设置智能门锁,可对人员进出权限进行管理,防止非法闯入。


能耗控制系统

• 根据对历史数据分析和智能系统集成技术相结合,通过智能优化单元,改变并优化水泵的运行曲线,使工作泵始终处于效率区,以达到降低能耗,提高利用效率,延长设备使用寿命的目的。


爆管、滴漏监控

• 泵站内装有防淹没传感器,对泵站内滴漏和爆管进行监控,保护站内设备安全。

• 泵站内装设的流量监测仪与控制系统联动控制,实时监测管网压力和流量状态,自动根据流量、压力的历史曲线进行分析,对滴漏和爆管进行自动预警和报警,保护管网安全及避免资源浪费。


防潮通风系统

• 泵房内安装有温湿度传感器,可自动控制排风、加热、除湿设备,保障泵站内的温湿度在设备运行条件的规定值之内。


水质管理(此功能选配)

• 泵站内配置水质在线自动监测系统运用自动控制技术、计算机技术并配以专业软件,组成一个从取样、预处理、分析到数据处理及存贮的完整系统,从而实现对样品的在线自动监测和记录,当水质异常自动通过信号传输系统发出报警。


消防系统

• 泵站内配有烟雾报警探头、灭火器箱、消防应急照明灯,设备能及时火灾报警,人员到达后可以用灭火器进行应急灭火。


检修裝置

• 泵站内配有专用起吊检修装置,泵站内的部件需要检修维护时方便快捷。


智能化控制系统

• 采用工业平板电脑和PLC工控双机控制系统,丰富的泵房数据感知传感器,结合物联网、云平台和专业软件,对供水泵站的生产数据、设备数据、物料数据实时采集、传输和存储,实现以数据驱动一体化泵站的生产、 运维、 管理,并能通过对泵站各类运行数据的分析,优化设备以及整个泵站的运行,并可将数据传输到云监控平台,实现用户的远程实时监控。

• 基于水泵性能与系统特性的匹配优化

• 流体专业与控制专业的有效结合

• 故障诊断系统

• 支持移动终端远程监控

• 全生命周期数据管理

• 布局效果显示

• 智能感知、 控制及保护

• 标准化设计

• 独立变频调速

• 节能高效

• 安全防范

• 视频监控


设备集控中心(选配)

集控中心是以通过通信网络组成的对区域多个机组、配电系统等与运行相关的设备进行集中远程监视、监测、控制,并对重要数据进行采集、分析、运算,对优化运行提供决策、调度依据和行政管理为一体的智能系统。

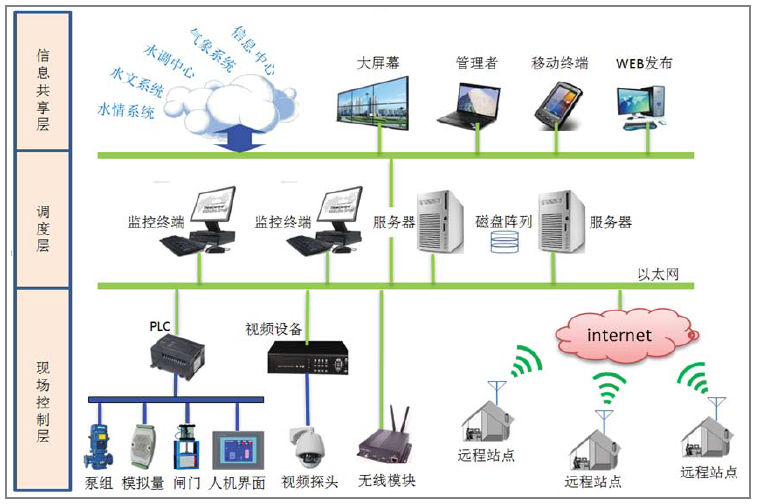

集控中心系统架构

QFAWS一体化智慧泵房集控中心系统架构


主要功能


远程状态显示与报警

• 对水泵等电控设备的开启、停机、故障等运行状态进行远程显示与报警。

• 对站点爆管、流量、压力等数据的异常状态进行远程显示与报警。

• 对泵站配电系统的正常、异常状态进行远程显示与报警。

• 对安防的正常、异常状态进行远程显示与报警。

• 将异常状态信 息及时发送到相关管理人员手机上。

• 对泵站配电设备如电机的电流、电压、电度等电量数据进行采集与记录。


设备控制

• 对泵、阀等设备的启动、停止、调速等进行自动控制或远程操控,并通过动态、直观的人机会话界面实现。

• 对采集与测量的数据进行整理、计算处理后,调整、修正设备的运行方案。

• 在取得操作权限后通过远程(或移动)终端对设备进行紧急控制。


远程参数调节

• 对泵站设备的压力、转速等运行参数进行远程调整、修正。

• 对泵站设备的工作时间、工作数量、工作频度进行调整。

• 远程视频及安防监控

• 对泵站重 要设备进行运行状态的视频监控与记录;

• 采用视频安防方案时,对安防出入场地进行监控与记录;


历史数据查询

• 遵循SQL、ODBC开放接口标准。

• 支持历史数据表、曲线图查询。

• 支持历史事件记录查询。

• 支持越复限次数据、开关次数及运行累计时间等统计查询。

• 支持历史数据备份。

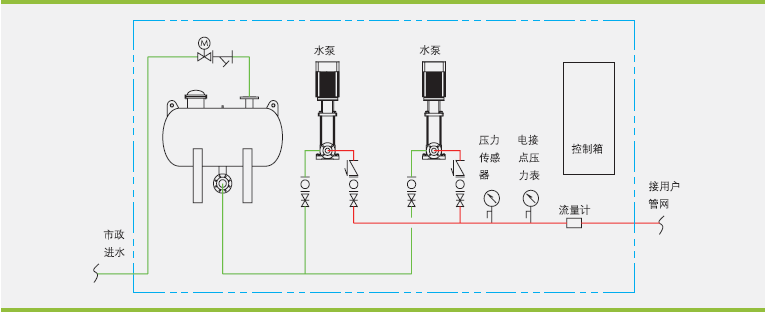

G型一体化智慧泵房

G型一体化智慧泵房

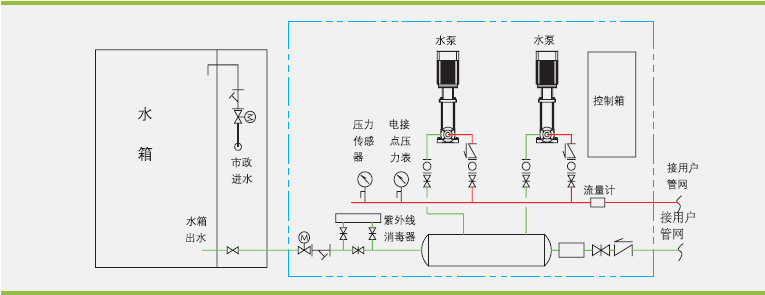

XG型一体化智慧泵房

XG型一体化智慧泵房

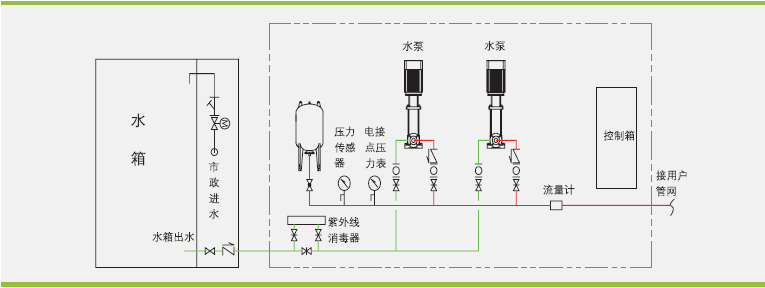

H型一体化智慧泵房

H型一体化智慧泵房
