云南排污泵厂家教您安装潜水排污泵

2020-06-02 18:24:32

潜水污水泵主要用于市政工程、建筑施工、工业污水排放和污水处理场合,排放含固体和长纤维的污水、废水和雨水等。今天,泵管家带来了潜水污水泵的安装,希望对您有所帮助。


潜水泵简称潜水排污泵,在潜水泵的基础上,对一次提升、中间提升和污泥回流通道采用防堵塞设计。主要用于市政工程、建筑施工、工业污水排放和污水处理场合,含固体和长纤维污水的排放,废水和雨水等。

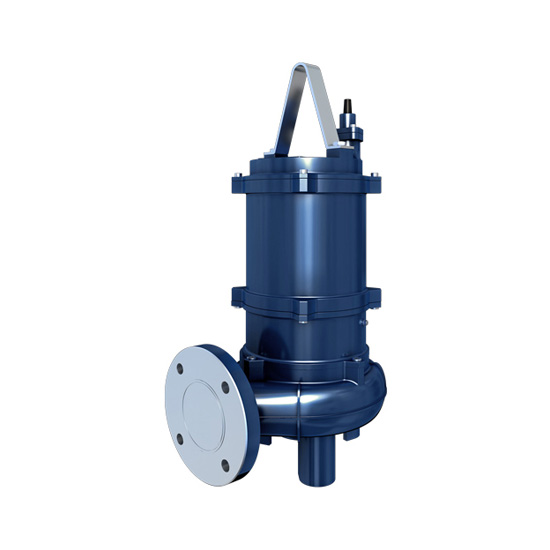

QFWQ型污水污物潜水电泵

1、两种常用的安装方法

潜污泵是水处理工程中Z常用的起重设备之一,特别是在中小型工程中,由于其安装条件简单,流量覆盖面广,从10立方米/小时以下到几千立方米/小时不等,潜污泵有两种常见的安装方式:耦合安装和移动安装。

联轴装置通过联轴器将泵与管路连接,使泵容易与出口管路分离。修理泵时,可以用提升装置将其提升。联装适用于各种规格的潜水排污泵。是潜水排污泵Z常用的安装方式。耦合器由设备制造商提供。

移动式安装是指泵的出口管道通过软管直接与水面相连,潜污泵通过池底自重或链条悬挂在提升装置上。移动式安装不需要车钩和池底固定,移动方便。维修时可与管道一起吊运。同时,由于安装方式的原因,很难承受较大的扭矩,只能适用于小型潜水排污泵。


1)低工作液位

功率大于11kw的泵可由电机冷却系统冷却。如果不选择冷却系统,则电机直接由泵送介质冷却。两种不同冷却方式对应的低液位不同,直接冷却方式所需的液位高于带冷却系统的液位。

制造商提供的安装条件图中,用实心三角形“”和空心三角形“”来区分,其中“”表示带冷却系统,而“”表示不带冷却系统。

在上述情况的安装条件图中,与冷却系统的有效Z小液位距离为耦合装置底部570mm,与冷却系统的有效Z小液位距离为785mm。也就是说,当有冷却系统时,有效液位可以低于215mm。


2)平面开孔及定位

在潜水泵的联轴器安装中,平面开口处应考虑潜水泵的Z小安装尺寸。在这种情况下,泵的Z小安装孔尺寸1000*700mm显示在A方向视图中。

定位时,导杆的池边为基线。这是因为潜污泵的定位是由与耦合装置连接的导杆完成的,导杆的位置是由池侧决定的。车钩座螺栓就位时,池边也应作为参考线。根据上述情况,应首先确定距池边253 mm的螺栓孔位置,然后根据距螺栓孔350 mm的距离确定其余两个螺栓孔的位置。

Z终图纸中Z重要的尺寸是顶面开孔的位置和尺寸以及底部预埋地脚螺钉的位置和规格(通常是预留孔后浇混凝土的设计)。

顶部导杆通常用膨胀螺栓固定。


2、电气保护措施

由于潜水排污泵在潜水过程中工作,可能会发生泄漏和损坏,因此需要加以预防。以某潜水排污泵生产企业为例,采取的措施如下:

过热保护元件置于电机定子绕组内。当绕组稳定到原过热保护元件设定值时,由电气柜过热保护装置停止电机运行。

检漏探头用于检漏。电机侧进水后,通过电气控制柜报警停机。浮球开关用于检测电机侧机械密封是否失效,电机室是否充满水,当检测到水时通过电气控制柜报警停机。

在潜水排污泵电气安装中,必须根据选用条件和厂家反馈的电气要求设计电子控制柜,以达到保护效果。
